老旧建筑监测方案设计与工具开发

01

项目概述

既有建筑类型、层数、平面和使用环境差异较大，监测方案既要反映结构响应，也要满足供电、布线、施工和长期维护条件。项目将逐栋踏勘形成的结构信息转化为可执行的点位方案，再以数字化工具统一建模、复核和成果表达。

工作重点是让结构判断、现场实施条件与后续交底使用同一套信息表达，减少踏勘记录在整理和传递过程中的损失。

02

现场踏勘与监测方案设计

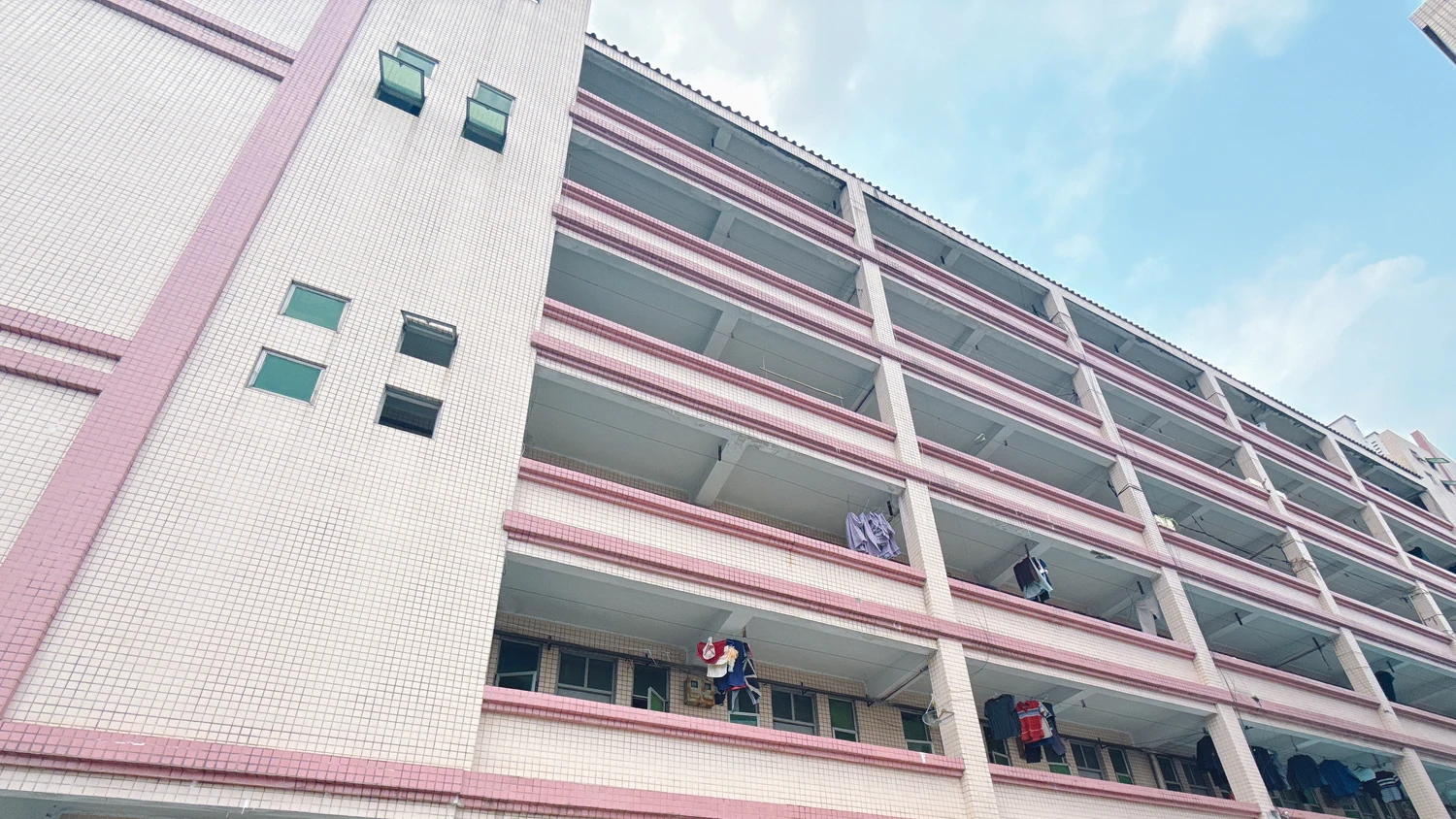

总体工作覆盖厂房、社区办公建筑和自建房等约 70 栋既有建筑。代表性现场阶段以建筑可进入性、结构布置特征、安装可实施性和监测需求为依据，逐栋核查拟安装位置，形成临倒监测方案，并为后续安装复核保留调整空间。

响应代表性

优先选择能够反映结构整体振动、避开明显非结构干扰的位置

层间差异

通过低层、中部与顶部组合观察沿高度方向的响应变化

关键部位

关注转换层、结构突变、典型框架柱及刚度变化区域

方向设置

结合建筑主轴方向，并对平面不规则或偏心情况考虑扭转响应

实施条件

同步核查供电、布线、施工可达性、环境干扰和维护便利性

配置优化

在单栋通常布置多个点位的约束下提高单位点位信息量

点位确定不是单纯的结构受力判断，而是监测信息价值、现场安全、安装条件和运维成本之间的工程平衡。

03

建筑平面交互工具与成果交付

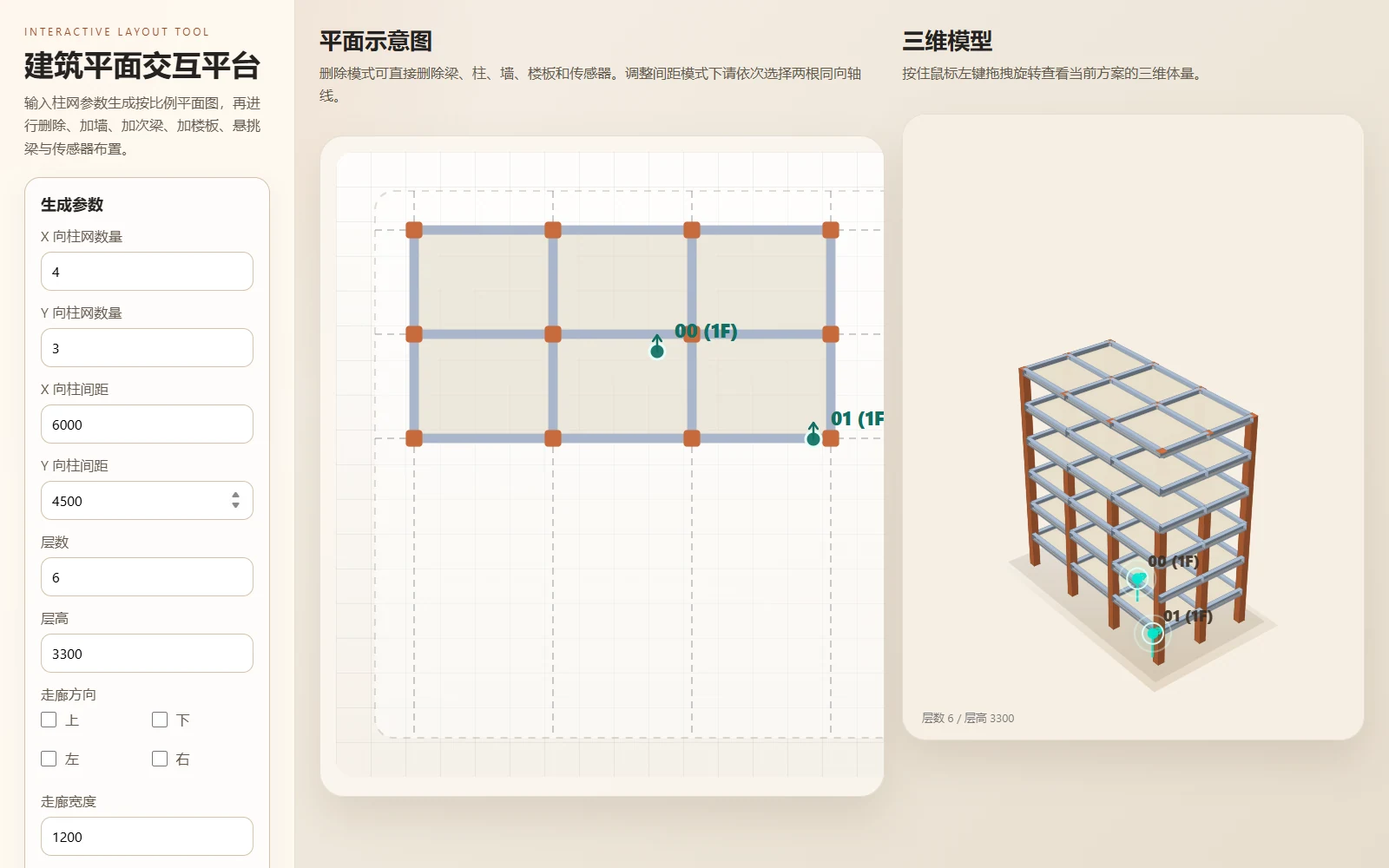

为提高不同建筑方案的整理效率，开发单文件浏览器工具。用户可输入柱网数量、跨度、层数与层高生成基础模型，并继续编辑梁、柱、墙、楼板、悬挑梁、轴线和楼梯间；传感器信息同步映射到二维平面和三维体量视图。

快速建模

由柱网、跨度、层数与层高参数生成基础平面和三维体量

构件编辑

支持增删主要结构构件、调整轴距并补充走廊与楼梯间

点位编辑

记录传感器编号、平面位置、楼层、安装高度和方向

照片归档

可关联建筑整体照片和单个点位照片，辅助复核与交底

方案归档

将方案保存为本地 JSON 文件，并支持再次打开和继续编辑

成果输出

导出包含平面、三维模型和点位照片的报告图片

二维平面用于检查构件关系和点位坐标，三维视图用于核对楼层、高度与空间对应。工具支持将方案保存为本地 JSON 文件并再次打开，也可导出包含平面、三维模型和点位照片的图片，用于安装交底和报告编制。

项目由此形成从现场信息采集、工程点位决策到数字化成果交付的完整流程，并将重复性的方案整理工作沉淀为可复用工具。
